Misurazione e calibrazione
Applicazione del sensore di corrente nella misurazione e calibrazione del sistema di test della batteria di potenza
Il sistema di test della batteria di alimentazione è un test completo delle prestazioni della batteria della batteria di alimentazione (gruppo). Attraverso l'analisi del test, fornisce al produttore e all'utente della batteria di alimentazione i risultati del test dei parametri e delle prestazioni di ogni singola batteria e pacco batteria, in modo che possano essere forniti dati affidabili a ricerca e sviluppo, produzione e utilizzo. Con il rapido sviluppo dell'industria dei veicoli elettrici, sono stati imposti requisiti più elevati alle prestazioni complessive della batteria di alimentazione, soprattutto a causa dell'impatto dell'ambiente internazionale, degli scambi economici tra paesi e della concorrenza di mercato sempre più agguerrita, il test della batteria di alimentazione diventa estremamente importante.

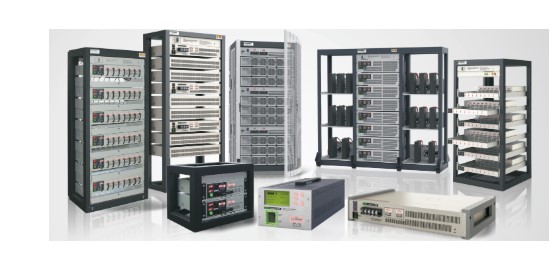

Caratteristiche del sistema di test della batteria di alimentazione
1. Modalità di lavoro: supporta la carica a corrente costante CC, la carica a tensione costante CV, la carica a tensione costante a corrente costante CCCV, la carica a potenza costante CP, la scarica a corrente costante CD, la scarica a potenza costante CP, la scarica a resistenza costante CR, ciclo di carica e scarica, passo/ rampa, C-Rate qualsiasi controllo programmabile, prova permanente.
2. Eseguire una serie di test sulle prestazioni del pacco batteria, inclusa la risposta dinamica, come simulazioni di varie condizioni operative sul veicolo. Il processo delle condizioni può essere importato nel sistema di controllo delle condizioni tramite il file EXCEL.

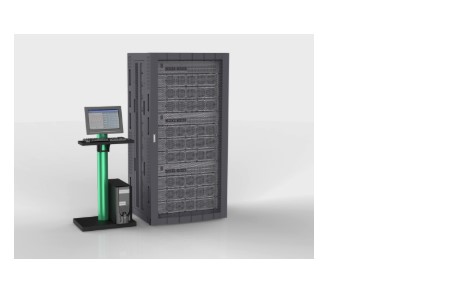

Specifiche del sistema di test della batteria di alimentazione
Intervallo di tensione: 0~120 V/200 V
Risoluzione: 1 mV
Intervallo di corrente: 0~100A/200A/300A
Risoluzione: 1 mA
Precisione della tensione: ± (0,1% FS + 0,1% RD)
Precisione corrente: ± (0,1% FS + 0,1% RD)

La misurazione e la calibrazione dei suddetti parametri tecnici fondamentali del sistema di test della batteria di alimentazione si basa sulla precisione di tensione e corrente. La corrente originale viene calibrata sotto forma di shunt e multimetro e la perdita di resistenza del cablaggio causata dal cavo lungo dello shunt viene deviata. La perdita causata dal sistema di test della batteria è difficile da garantire una precisione del test FS dello 0,1%. Pertanto, abbiamo introdotto il tester di corrente ad alta precisione HIU-1000-B, classe 0.02. Può soddisfare pienamente i requisiti di test per la calibrazione metrologica del sistema di test della batteria di alimentazione.
